Projeto Elétrico Predial — Edifício Multifamiliar 'DP'

Edifício residencial vertical — 5 pavimentos / 5 unidades / SPDA e elevador modelados em BIM
Projeto elétrico completo desenvolvido no Revit para um edifício de cinco pavimentos com cinco unidades multifamiliares autônomas. O escopo contemplou toda a infraestrutura elétrica, comunicação, SPDA e elevador com casa de máquinas, com modelagem tridimensional e documentação técnica de alto nível para execução e compatibilização com outras disciplinas.

• Local: Dom Pedrito - RS
• Ano: 2024
• Ferramentas: Revit

Descrição do Projeto

Este edifício multifamiliar foi modelado integralmente no Revit, com foco em precisão executiva e compatibilização tridimensional. O projeto contemplou cinco unidades residenciais autônomas (uma por pavimento), entrada de energia com divisão individualizada, infraestrutura para dados e comunicação, e um sistema completo de proteção contra descargas atmosféricas (SPDA). Além disso, foi projetada a alimentação e quadro da casa de máquinas do elevador.

Escopo Técnico Detalhado

⚡ Instalações Elétricas (Modeladas em Revit)

• Entrada de Energia: Central de medidores com alimentações independentes para as cinco unidades
• Quadro de Cargas e CD Principal(Serviço): Modelado em 3D com componentes elétricos e etiquetas
• Iluminação e Tomadas: Distribuição completa por ambiente, incluindo áreas comuns
• Diagrama Unifilar e Setorização de Circuitos:
• SPDA (Proteção contra Descargas Atmosféricas): Malha externa, descidas e interligações equipotenciais modeladas conforme NBR 5419
• Casa de Máquinas do Elevador: Quadro exclusivo com alimentação dedicada e proteção especial
• Prumadas Técnicas: Infraestrutura elétrica, dados e internet com rotas definidas verticalmente por shaft técnico

Tecnologias Utilizadas

• Software: Revit 2024
• Normas Técnicas:
  • NBR 5410:2004 (instalações elétricas de baixa tensão)
  • NBR 5419:2015 (SPDA)
  • NBR 14565:2000 (infraestrutura de comunicação)
  • NBR 13570:1996 (entrada de energia)
  • Normas da concessionária local (CEEE)

Documentação

📋 Prumada Elétrica

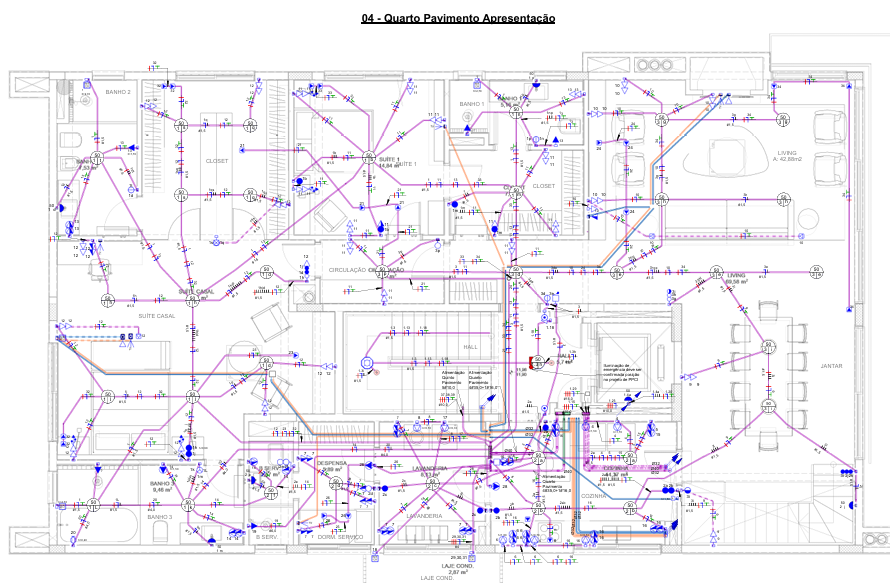

🖼️ 4º Pavimento

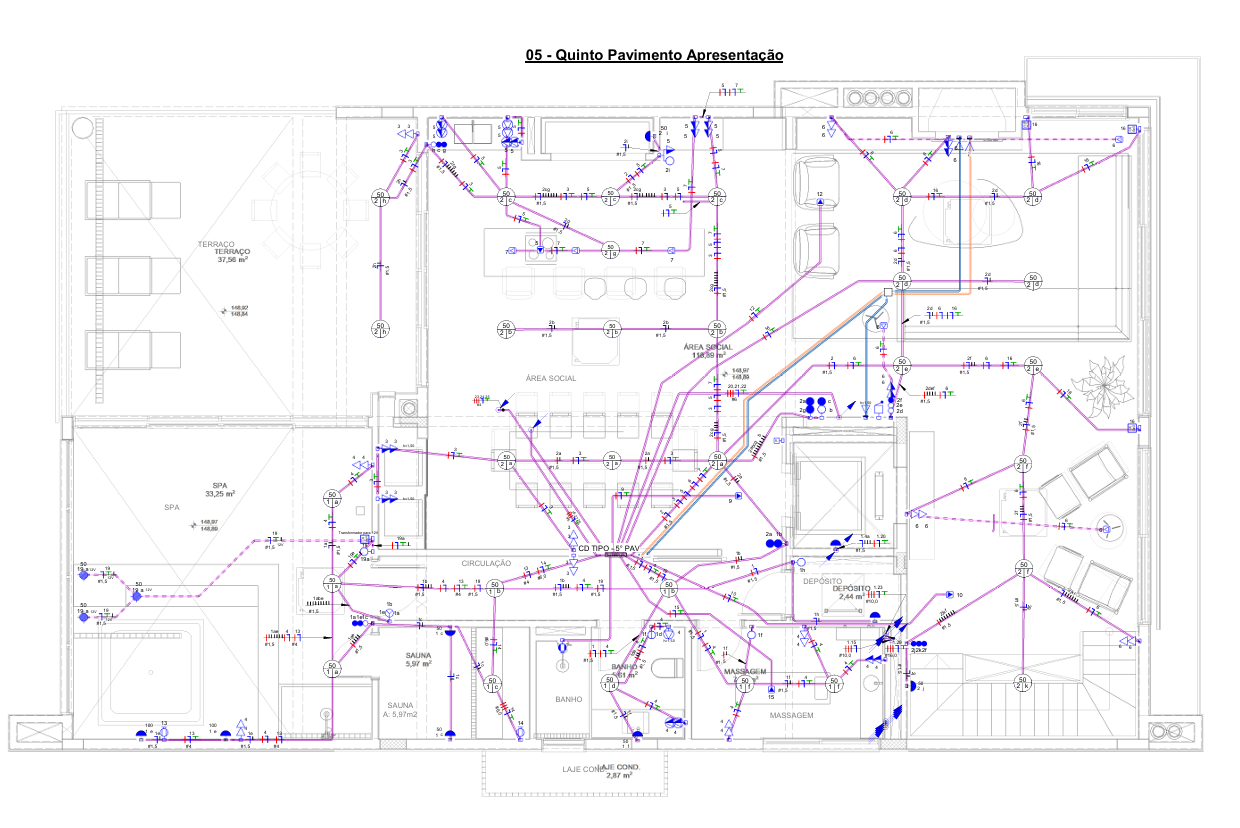

🖼️ 5º Pavimento
