Reforma Elétrica Institucional 'MA' – Sala de Aula, Banheiros e Auditório

Infraestrutura elétrica e multimídia para ambiente educacional | Projeto modelado em Revit | Compatibilização com arquitetura existente

Projeto elétrico desenvolvido para a reforma de uma sala de aula institucional, localizada em uma edificação pré-existente. A reforma envolveu remanejamento de layout arquitetônico, com quebra de paredes e criação de novas salas, exigindo um novo planejamento elétrico completo.

• Tipo: Institucional – Sala de Aula
• Local: Porto Alegre – RS
• Ano: 2023
• Ferramenta: Revit
• Escopo: Reforma com modernização elétrica e estrutura para comunicação audiovisual

Descrição do Projeto

O projeto foi realizado com foco na modernização da sala de aula, garantindo infraestrutura robusta e adaptada ao uso educacional, incluindo o suporte à comunicação audiovisual (HDMI), iluminação eficiente e redistribuição de tomadas em função das novas divisões físicas das salas.

Foram implementadas eletrocalhas tipo perfilado acima do forro, em conformidade com as normas técnicas de segurança e acessibilidade. A instalação combina infraestrutura elétrica embutida e aparente, com roteamento inteligente dos eletrodutos e organização funcional dos pontos de consumo.

Escopo Técnico

⚡ Elétrica

• Redistribuição de Pontos Elétricos (Tomadas e Iluminação)
• Eletrocalhas do tipo perfilado acima do forro
• Integração com sistema HDMI e multimídia da sala
• Banheiros com infraestrutura elétrica reformulada
• Projeto completo modelado em Revit
• Lista de Materiais para Execução
• Infraestrutura elétrica embutida + aparente
• Detalhamento técnico para obra civil adaptada

Tecnologias e Normas

• Software: Autodesk Revit
• Normas Técnicas Aplicadas:
  • NBR 5410 (Instalações Elétricas de Baixa Tensão)
  • Diretrizes para instalações aparentes (escolas e espaços públicos)
  • Compatibilidade internet e de comunicação audiovisual

Documentação

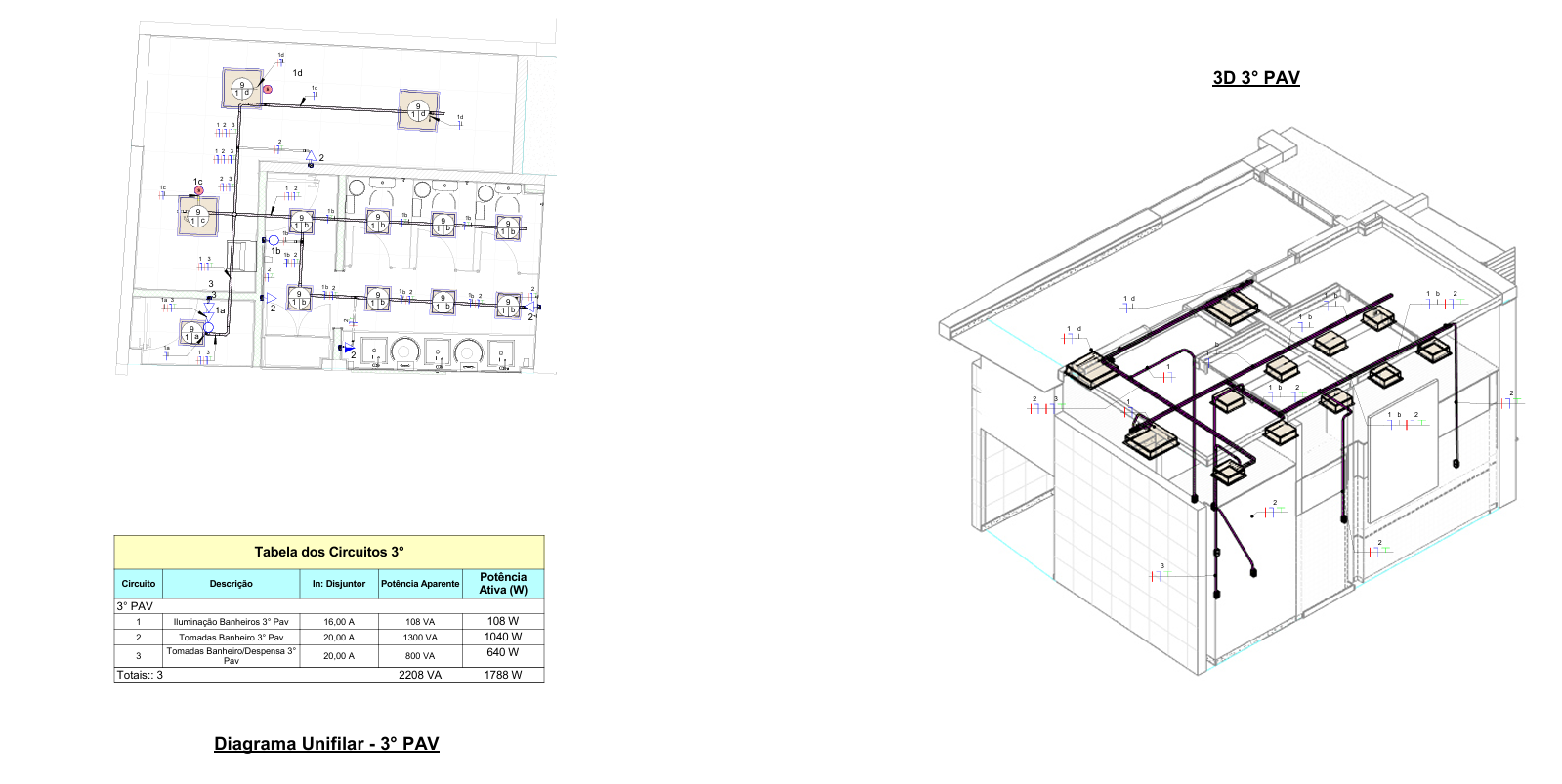

🖼️ 3º Pavimento

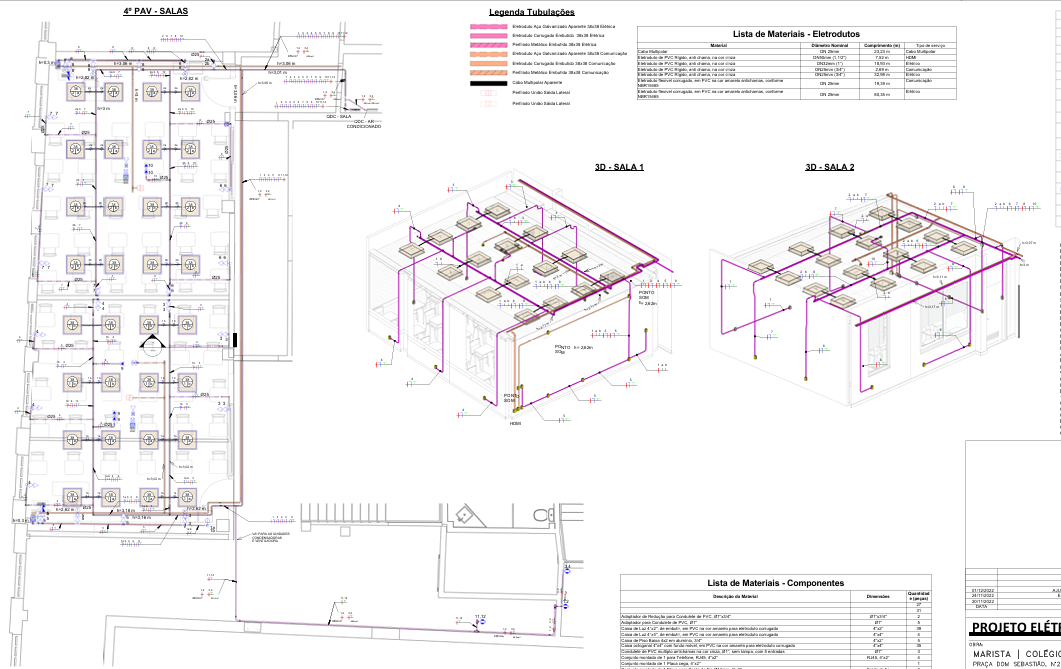

🖼️ 4º Pavimento

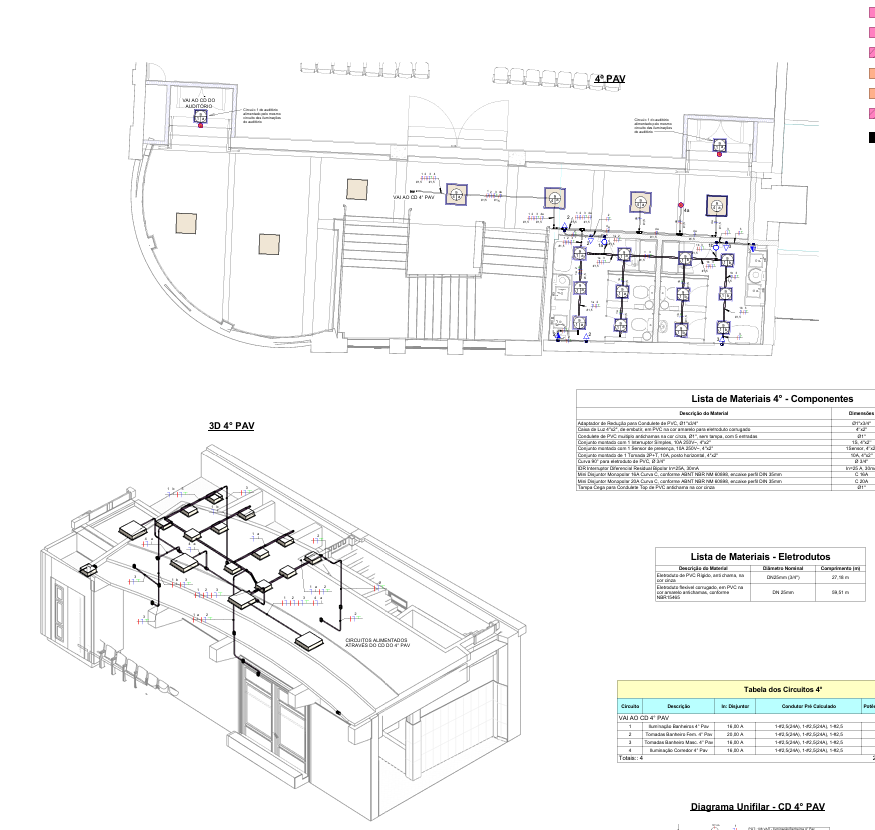

🖼️ 5º Pavimento
