Projeto Elétrico e Hidrosanitário Casa AL

Residência unifamiliar de alto padrão — 3 pavimentos / 360 m²
Projeto completo de instalações elétricas e hidrossanitárias para uma residência localizada em condomínio fechado. Desenvolvido para a família do próprio empreendedor, o projeto atendeu a altos padrões de detalhamento técnico e funcionalidade.

• Local: Condomínio fechado – RS
• Ano: 2019
• Área construída: 360 m²
• Ferramentas: AutoCAD

Descrição do Projeto

O projeto Casa AL consistiu na concepção e detalhamento completo das instalações elétricas e hidrossanitárias de uma residência com três pavimentos. Todos os subsistemas foram projetados do zero, visando confiabilidade, funcionalidade e integração com o projeto arquitetônico renderizado.

Escopo Técnico Detalhado

⚡ Instalações Elétricas

• Três Quadros Elétricos: Um por pavimento, com divisão inteligente de circuitos
• Iluminação LED: Pontos distribuídos por cômodo, incluindo áreas externas
• Tomadas e Força: Circuitos específicos para eletrodomésticos, climatização e bombas
• Ar-condicionado e aquecedores: Inclusos no dimensionamento e na infraestrutura elétrica
• Quadro de Cargas: Com tabela discriminativa por circuito
• Telefonia e Internet: Infraestrutura de cabeamento e pontos RJ instalados
• Tubulações e embutidos: Desenho técnico completo de eletrodutos em lajes e paredes

💧 Instalações Hidrossanitárias

• Sistema de coleta pluvial e cloacal: Caixas de inspeção dimensionadas e bem distribuídas
• Impermeabilização com manta bedim para garantir estanqueidade nos pontos críticos
• Calhas e condutores verticais: Integrados à arquitetura
• Aquecedor de piscina: Dimensionado e especificado com traçado hidráulico próprio

Tecnologias Utilizadas

• Software: AutoCAD (layout, detalhamento)
• Normas:
  • NBR 5410:2004 (instalações elétricas de baixa tensão)
  • NBR 8160:1999 (sistemas prediais de esgoto sanitário)
  • NBR 5626:2020 (instalações prediais de água fria e quente)

Documentação

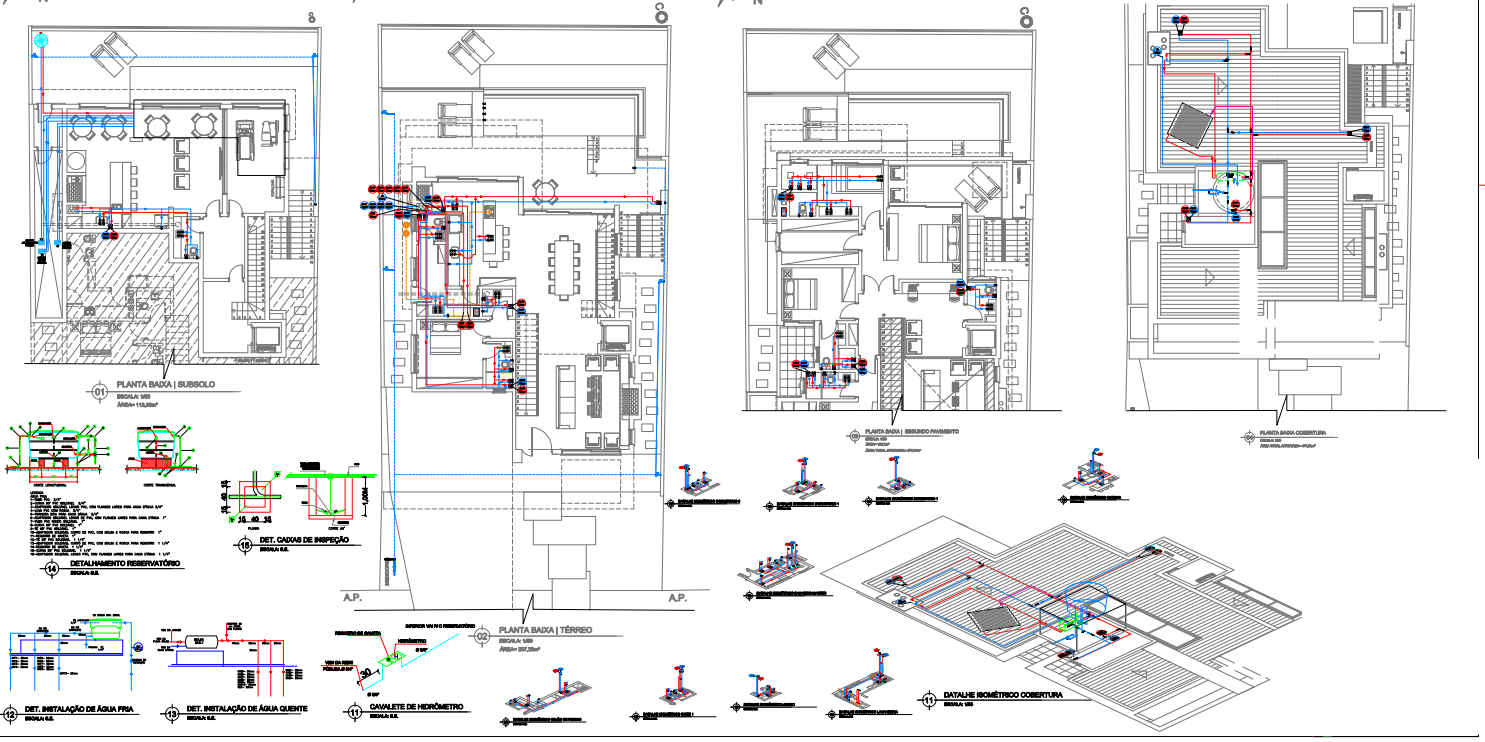

🖼️ Hidro Água Fria

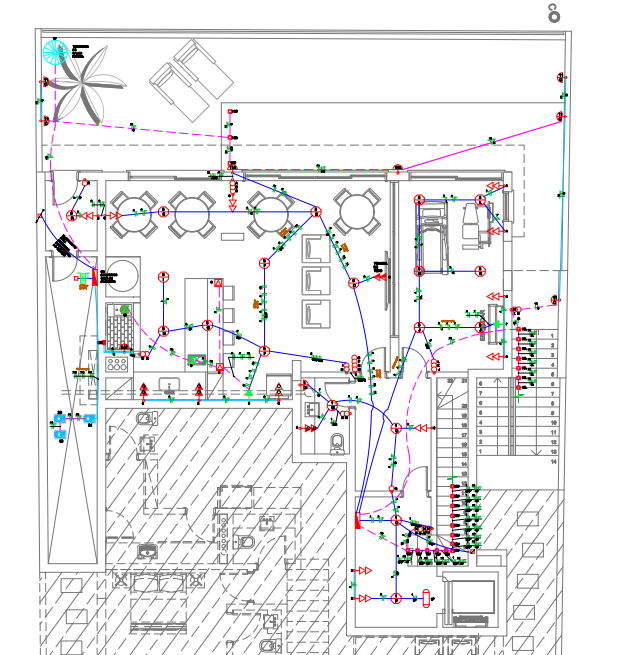

🖼️ Elétrico Subsolo

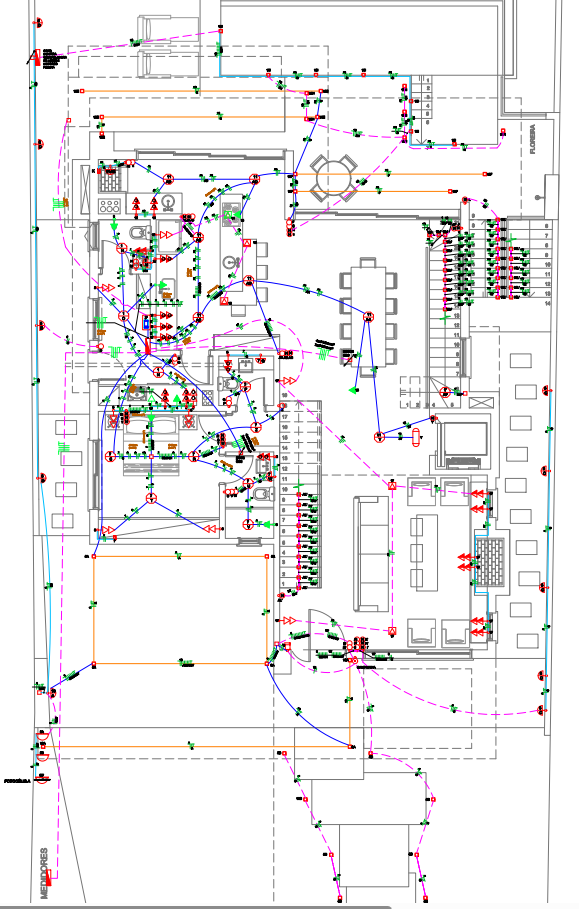

🖼️ Elétrico Térreo

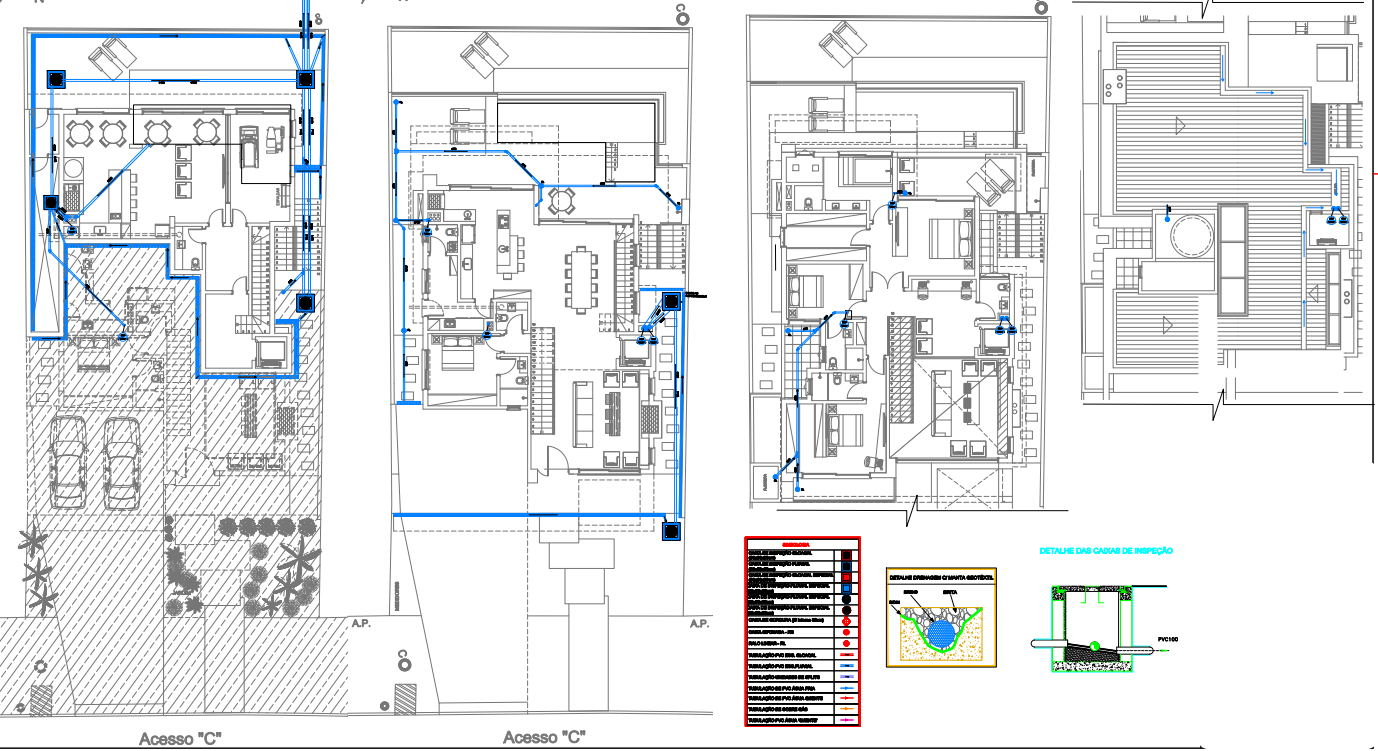

🖼️ Pluvial
