Projeto Elétrico e Hidrossanitário “LEP” 🏡

Residência de alto padrão — 3 pavimentos / 300 m²
Projeto completo de instalações elétricas e hidrossanitárias para uma residência sofisticada localizada em condomínio fechado no Rio Grande do Sul. O projeto hidrossanitário foi aprovado junto à concessionária DMAE, garantindo conformidade normativa e legal para execução da obra.

• Local: Condomínio fechado – RS
• Ano: 2020
• Área construída: 300 m²
• Ferramentas: AutoCAD 2023

Descrição do Projeto

O projeto “LEP” envolveu a elaboração integral dos sistemas elétrico e hidrossanitário de uma residência de alto padrão com três pavimentos. O projeto foi desenvolvido com foco na eficiência energética, no conforto e na integração com o padrão estético de alto nível definido pelos arquitetos.

Escopo Técnico Detalhado

⚡ Instalações Elétricas

• Iluminação e Tomadas: Distribuição completa em todos os cômodos, incluindo área gourmet e externa
• Quadros Elétricos: Três quadros (um por pavimento), com circuitos setorizados
• Climatização: Infraestrutura para splits em todos os ambientes
• Jacuzzi Externa: Dimensionamento específico para motor e proteção dedicada
• Espera para Sistema Fotovoltaico: Espaço reservado no CD e dutos preparados
• Rede de Dados e Telefonia: Infraestrutura completa para cabeamento estruturado

💧 Instalações Hidrossanitárias

• Água Fria e Quente: Sistema com aquecimento por boiler
• Esgoto: Cloacal e pluvial, com dimensionamento completo
• Caixas de Inspeção: Posicionamento estratégico para manutenção
• Aprovação DMAE: Projeto regularizado junto à concessionária de saneamento

Tecnologias Utilizadas

• Software: AutoCAD (plantas técnicas e detalhamentos)
• Normas:
  • NBR 5410:2004 (elétrica baixa tensão)
  • NBR 5626:2020 (água quente e fria)
  • NBR 8160:1999 (esgoto sanitário)
  • Normativas DMAE Porto Alegre

Documentação

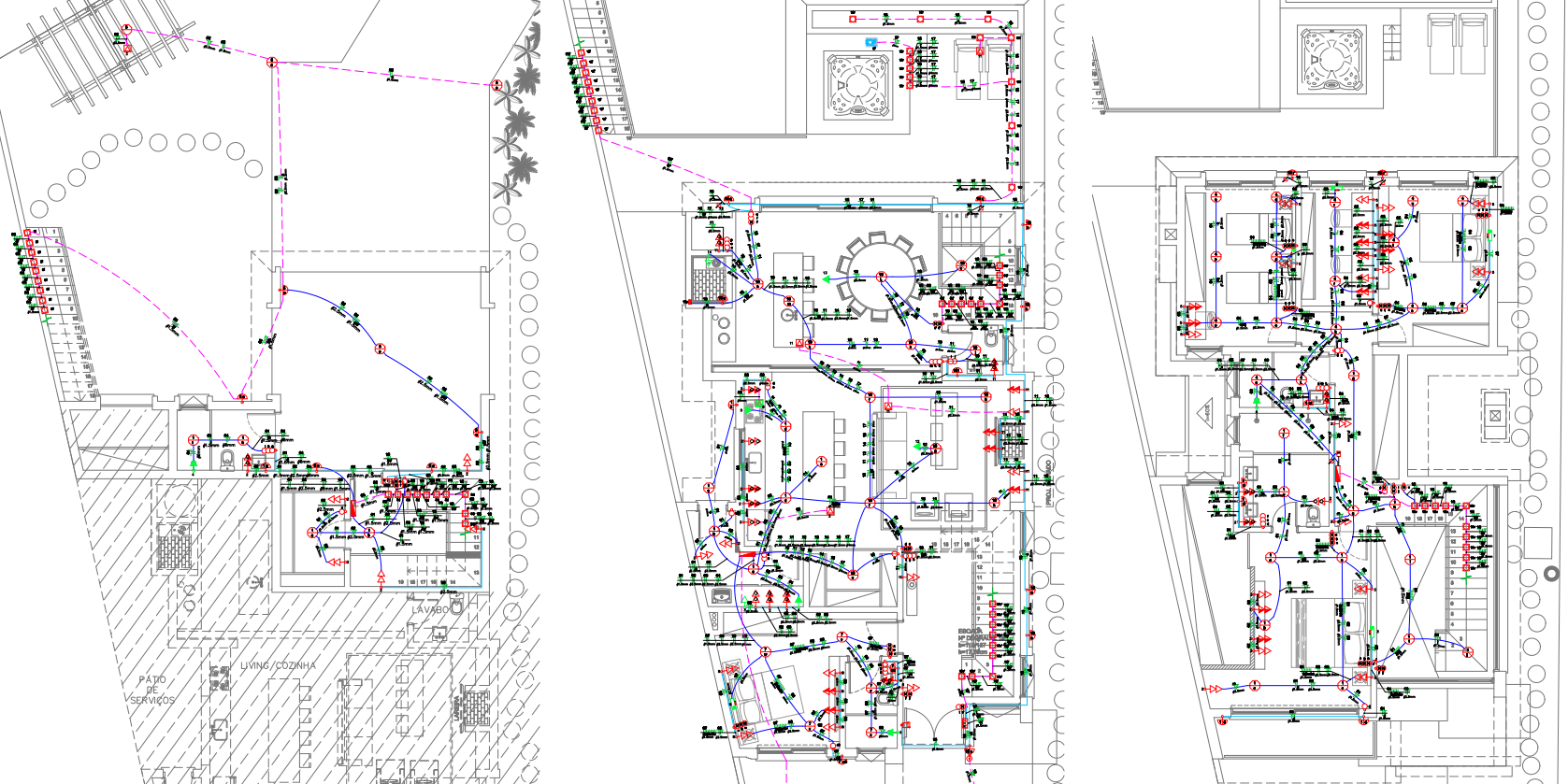

🖼️ Elétrico

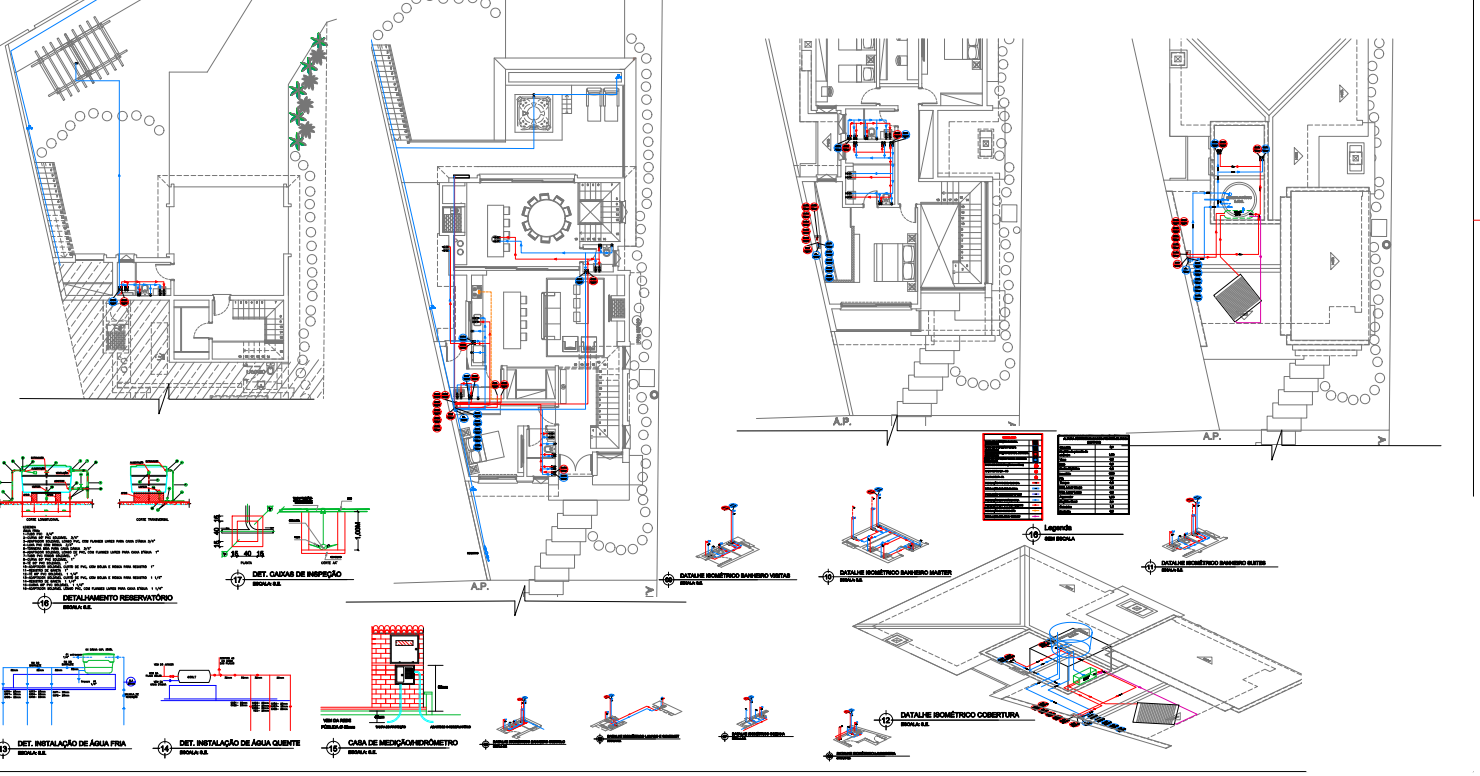

🖼️ Hidro

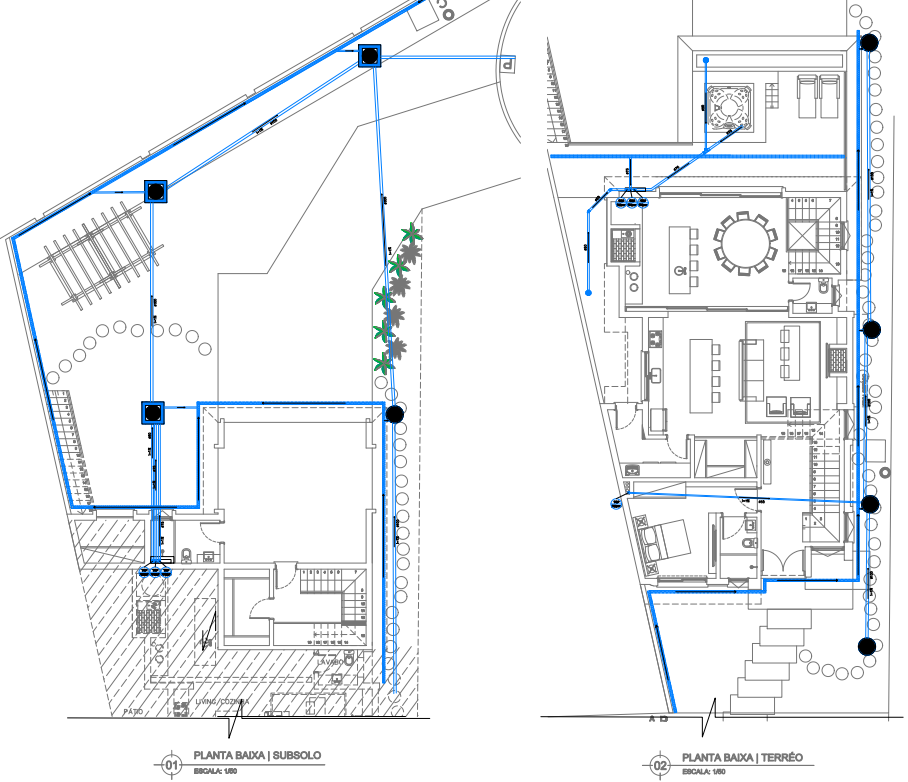

🖼️ Pluvial
