Estudo de Infraestrutura Elétrica 'SI' – Escritório Corporativo

Estudo Técnico para Projeto Corporativo – Infraestrutura com piso elevado e perfilados em Revit

Este projeto representa um estudo de viabilidade e infraestrutura elétrica de um ambiente corporativo a ser executado futuramente. A ênfase foi dada à infraestrutura flexível e inteligente, contemplando piso elevado com perfilados e tomadas baixas, e iluminação superior também embutida em perfilados.

• Tipo: Estudo Elétrico Corporativo
• Ano: 2024
• Ferramenta: Revit
• Escopo: Infraestrutura de piso elevado e teto | Compatibilização com interiores | Planejamento corporativo

Descrição do Projeto

O estudo visou mapear a infraestrutura necessária para a futura execução de um espaço empresarial corporativo, considerando a integração com:

• Projeto de interiores (layout das baias, salas, recepção)
• Equipamentos de uso comum (computadores, impressoras, cozinha)
• Soluções elétricas versáteis (perfilados em piso e teto)

A premissa era garantir flexibilidade operacional, permitindo adaptações no uso dos espaços e reconfiguração dos layouts sem grandes intervenções estruturais.

Escopo Técnico

⚡ Elétrica

• Infraestrutura em perfilados no teto e no piso elevado
• Tomadas de piso posicionadas conforme o layout corporativo
• Iluminação superior com perfilados contínuos
• Planejamento de carga por setor com detalhamento por bacias de computadores
• Diagrama de cargas e detalhamento dos Centros de Distribuição (CDs)
• Entrada de energia e dimensionamento de condutores
• Compatibilização com layout de interiores e setor de alimentação (cozinha corporativa)

📐 Compatibilização Estratégica

• Análise das demandas dos setores corporativos
• Estudo para adequação de pontos elétricos às estações de trabalho móveis
• Viabilidade técnica da instalação de eletrocalhas e perfilados em estruturas existentes

Tecnologias e Normas

• Software: Autodesk Revit 2024
• Normas Técnicas Aplicadas:
  • NBR 5410 (Instalações Elétricas de Baixa Tensão)
  • NR-10 (Segurança em Instalações Elétricas)
  • Boas práticas para ambientes corporativos: ergonomia, acessibilidade e modularidade elétrica

Diferenciais do Projeto

• Pensado para escalabilidade e flexibilidade de uso
• Estrutura pronta para expansão, reorganização e realocação rápida
• Integração com mobiliário técnico e setores distintos da empresa
• Possibilidade de reconfiguração das estações de trabalho sem obra civil

Documentação

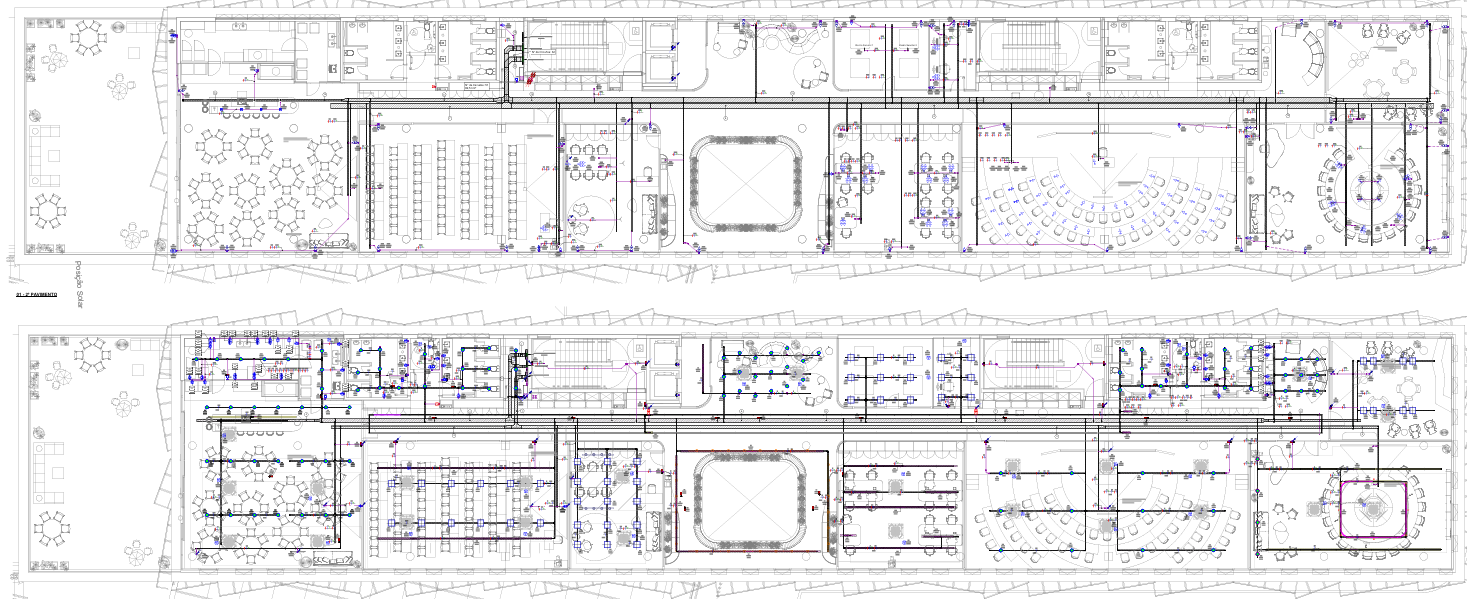

🖼️ 2º Pavimento

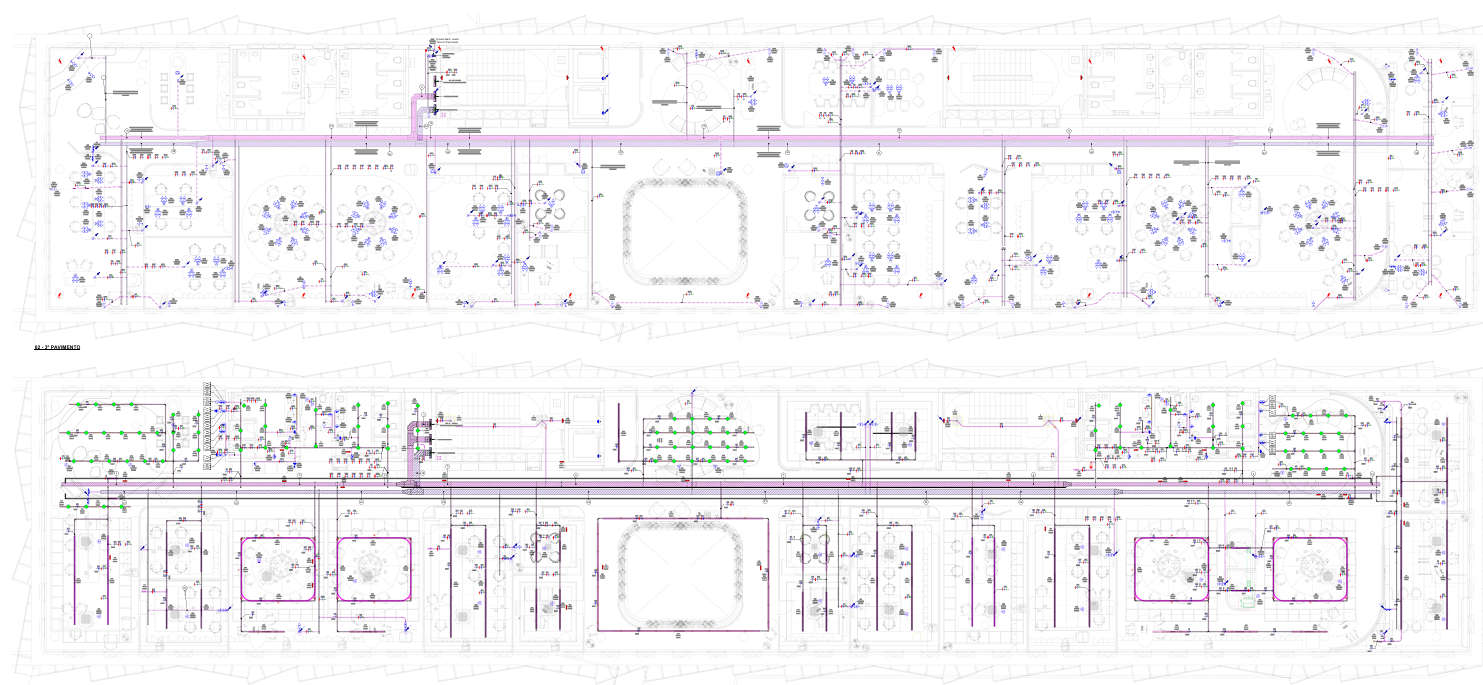

🖼️ 3º Pavimento
